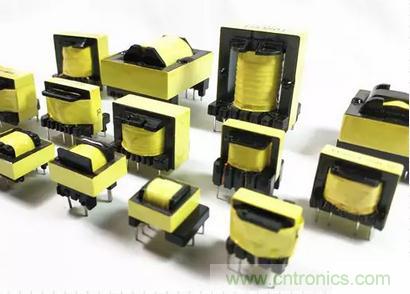

【導讀】高頻變壓器是工作頻率超過中頻(10kHz)的電源變壓器，主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。高頻變壓器有極好的溫升特性設計等特性。
電流分配
典型的高頻變壓器副邊繞組有若干個并聯的線圈，每一個副邊繞組都和同一個原邊繞組相耦合。所以，副邊繞組電流產生的安匝數和原邊繞組產生的安匝數相等(忽略勵磁電流)，這種特性對并聯整流電路特別有用。繞組電流分配均等，在并聯整流電路中就不需要均流電阻或加其它元件。
很高的電流密度
高頻變壓器有極好的溫升特性設計。因?yàn)檫@些特性，所以它能在很小的封裝內達到很高的電流密度。
高效率
調節漏電感，使它能具有很快的開關時間，很低的交叉損耗，就能使它達到很高的效率。這種變壓器副邊繞組和原邊繞組之間的匝間傳導損耗是很小的。
高功率密度
因?yàn)楦哳l變壓器元件的尺寸很小，它具有極好的溫度耗散特性，所以能和有關的半導體器件和電感緊密地封裝在一起，實現高功率密度。它的電流密度可做到30A/模塊。
低成本
整個高頻變壓器是由少量有關的廉價元件組成，加上組裝又很方便，所以變壓器的成本是很低的。
節省和它連接的部件成本
由于它的漏電感很小，開關損耗很低，加在和它相連接部件上的應力減少。因此和它連接的部件能使用成本較低的低功率定額的部件。
極好的熱耗散特性
高頻變壓器是具有高表面積體積比、很短的熱通道的小元件，有利于散熱。原邊和副邊繞組之間的匝間損耗很小，這種磁芯特有的幾何外形能有效地減小磁芯損耗。所以它能做到高磁通密度，它可在-40℃至130℃之間工作。
低的泄露電感
繞組和繞組之間的良好耦合，就能使繞組匝間的漏電感保持在最小值。輸出端到輔助部件的連線很短而且是緊密連接，所以繞組相互之間連線上的漏電感也是最小的。
極好的高頻特性
在這之前，當變壓器運行在高頻時會使開關損耗增大和使變壓器過熱。平板變壓器的出現，使這些問題得以解決。平板變壓器能設計為高頻變壓器，提供一種既經濟又好的變壓器模塊。它可工作在100kHz——500kHz之間。
結構簡單
高頻變壓器是由少量部件和最少的繞組構成的，這種模塊在自動化裝配中特別適用。
外形低
在平板變壓器中所用的磁芯是很小的，并能排列在平板的表面上。每一磁芯單元外形在8mm——25mm范圍內。
絕緣強度高
高頻變壓器很容易按要求的絕緣層數、厚度進行絕緣。能按客戶對漏電距離的要求進行介電絕緣，原邊和副邊繞組之間的耐壓大于40000V。
