一目了然的電路動圖演示

發布時間：2019-12-27 責任編輯：xueqi

【導讀】本文收集了一些電路的動圖演示，包括：格雷碼計數器，十進制計數器，7段LED譯碼器，壓控振蕩器，回轉器，特斯拉線圈，555方波振蕩器等，現在分享給大家。

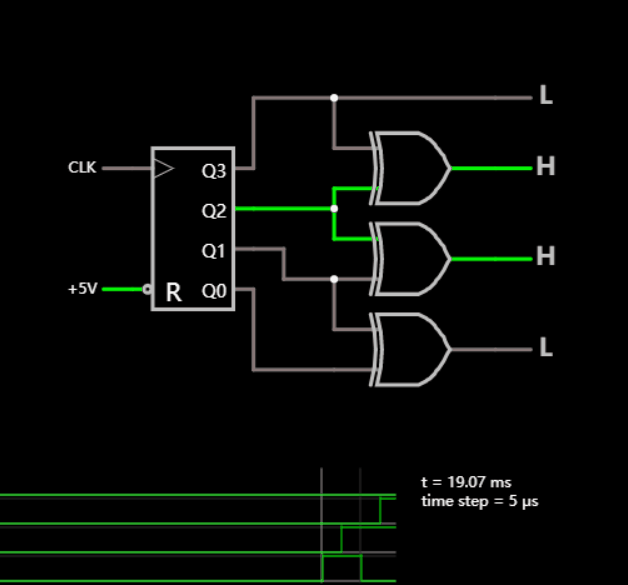

格雷碼計數器

該電路以格雷碼進行計數，這是一種二進制計數系統，每次更新計數時，只有一位數字發生變化。

十進制計數器

該電路是一個4位十進制計數器。它最多計數為9（1001，二進制），然后從0開始。

7段LED譯碼器

該電路使用7段LED顯示屏輸入4位二進制數，并輸出0到9的十進制數 。如果輸入的數字大于9，則顯示為空白。

壓控振蕩器

該電路是壓控振蕩器，其輸出頻率是由控制電壓確定的振蕩器。在這種情況下，一個10Hz的鋸齒振蕩器提供控制電壓。這會導致頻率緩慢上升，直到達到最大值，然后又回落到起始頻率。

第一個運算放大器是積分器。分壓器將+輸入置于控制電壓的一半。運算放大器試圖使其輸入保持相同的電壓，這要求100k兩端流過電流，以確保其壓降為控制電壓的一半。

當?shù)撞康腗OSFET導通時，來自100k的電流流經MOSFET。由于49.9k電阻的壓降與100k相同，但電阻為一半，因此它必須流過兩倍的電流。額外的電流來自電容器并對其充電，因此第一個運算放大器必須提供穩定上升的輸出電壓以提供該電流。

當?shù)撞康腗OSFET關斷時，來自100k的電流通過電容器放電，因此，第一個運算放大器需要穩定降低的輸出電壓。第三個范圍顯示輸出電壓；看起來像三角波。

第二個運算放大器是施密特觸發器。它以三角波為輸入。當輸入電壓上升到高于3.33 V的閾值時，它輸出5 V，閾值電壓下降到1.67V。當輸入電壓下降到此電壓時，輸出變?yōu)? V，閾值又向上移動。輸出為方波。它連接到MOSFET，使積分器根據需要提高或降低其輸出電壓。

回轉器

電感器可能體積龐大，笨重且昂貴，因此用便宜的元件代替它們通常很有價值。底部是被仿真的電感電路。

電容器會通過高頻（和突然變化），從而導致運算放大器的+輸入更接近輸入信號。（由于電阻（20k）大，所以沒有太多電流通過電容器。）運算放大器將–輸入保持與+相同的電平，從而使流過1k電阻的電流減少，因?yàn)殡妷簬缀跖c輸入電壓相同。該電路可以阻止高頻，例如電感器。

該電容器會阻止低頻（和穩定電壓），從而導致運算放大器的+輸入更接近于地。運算放大器將–輸入保持與+相同的電平，從而導致更多電流通過1k電阻接地。它通過低頻，就像電感器一樣。

特斯拉線圈

這是特斯拉線圈電路。變壓器將輸入電壓提高100倍以產生高電壓。幾秒鐘后，電壓高到足以點燃火花塞。然后，電容器和第二變壓器的初級線圈形成諧振電路。次級變壓器線圈連接到環形線圈，此處以接地電容表示。它還會形成一個諧振頻率大約為200kHz的諧振電路。能量逐漸從第一個電路傳遞到第二個電路，然后火花隙停止導通，將所有能量保留在環形電路中。

一旦火花塞停止導通，則需要一段時間來建立足夠的電壓以使其再次點火。仿真速度大大降低，因此可以看到200kHz的振蕩。您可能需要重新加載電路，而不是等待。

555方波振蕩器

這是一個使用555定時器芯片的簡單方波振蕩器。

當觸發輸入（“ tr”）低于1/3 V in或3.33V 時，開始計時間隔。發生這種情況時，555輸出變?yōu)楦唠娖?，并?55等待閾值輸入（“ th”）達到2/3 V in或6.67V。電容器充電時，閾值輸入緩慢上升，直到達到要求的水平。然后，定時間隔結束，輸出變?yōu)榈碗娖?，電容器放電?/div>

當電容器放電到足以使觸發器達到3.33V時，新的計時間隔開始。最終結果是一個方波。

電流鏡

這是電流鏡，一種使用電路一半的電流來控制另一半電流的設備。兩半電流相同。左側的開關會更改左半部分中的電流，該電流在右半部分中得到鏡像。右側的開關會導致電阻器被旁路，但電流鏡可確保電流不發生變化。

Q1的發射極-基極結的作用類似于二極管。通過它的電流由其下面的電阻網絡設置。將基極連接到集電極可確保基極電流能夠流動，因此晶體管可以保持在活動模式。由于Q1的基極連接到Q2的電壓相同，因此它們的電壓相同，因此Q2的發射極-基極結必須流過相同的電流。（它的作用類似于二極管，因此電流由其兩端的電壓決定。）

電路的兩半流過它們的電流幾乎相同。唯一的區別是來自Q1和Q2的基極電流流經左半部分，而不是右半部分。我們?cè)谠撾娐分惺褂酶?beta;晶體管，以使這些基極電流盡可能小。

升壓電路

該電路使用一些二極管和電容器從15 V輸入信號產生42V。

憶阻器

此示例顯示了憶阻器。它充當電阻器，但是電阻會隨著時間的流逝而變化。在此示例中，使用右側的滑塊選擇輸入電壓。憶阻器起初具有高電阻，但是電流導致該電阻隨時間降低，直到達到最小值。如果將輸入電壓設置為負值，則電阻將逐漸增加，直到達到最大值。憶阻器的電壓，電流和電阻的圖形顯示在電路下方。
