【導讀】夏天到了，冰箱是家家的必需品，關于箱風冷同步很多廠家都有生產相應的控制器，本文為大家介紹一款冰箱風冷同步控制器電路圖設計，供大家參考學習。

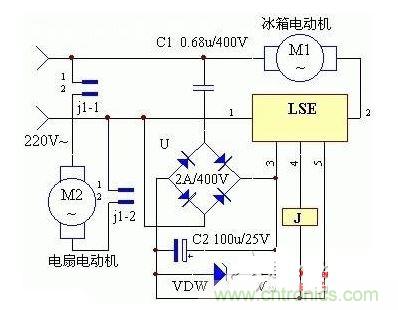

該裝置的電路工作原理見圖。實驗發現，在冰箱壓縮機工作時，對電冰箱的壓縮機及散熱片采取風冷措施，不僅能保護壓縮機，而且具有明顯的節電效果。當電冰箱電機M1啟動時，LSE的主回路①、②腳間串通，其④腳輸出高電平，繼電器J勵磁吸合，其常開觸點j1－1、j－2閉合，接通了電扇M2的電源，M2工作進行風冷。M1停止工作時，LSE的④腳又變?yōu)榈碗娖?，故J自動釋放，M2停止工作。
