技術支招：51單片機的擴展中斷方法

發布時間：2017-07-04 責任編輯：susan

【導讀】MCS—51系列單片機內部只有兩個外部中斷源輸入端，當外部中斷源多于兩個時，就必須進行擴展，下面介紹兩種簡單的擴展方法。

一、采用硬件請求和軟件查詢的方法：

這種方法是：把各個中斷源通過硬件“或非（高有效，如CD4002）”（與，低有效）門引入到單片機外部中斷源輸入

端（INT0或INT1），同時再把外部中斷源送到單片機的某個輸入輸出端口，這

樣當外部中斷時，通過“或非”（與）門引起單片機中斷，在中斷服務程序中再通

過軟件查詢，進而轉相應的中斷服務程序。顯然，這種方法的中斷優先級取決于

軟件查詢的次序。其硬件連接和軟件編程如下：

Void zhongduan （void） interrupt 0 using 3 //中斷函數

{

EX0=0;//關中斷

If（P0_0=1） { *****}//中斷查詢

If（P0_1=1） { *****}//中斷查詢

If（P0_2=1） { *****}//中斷查詢

EX0=1;開中斷

}

二、用普通二極管構成中斷選擇

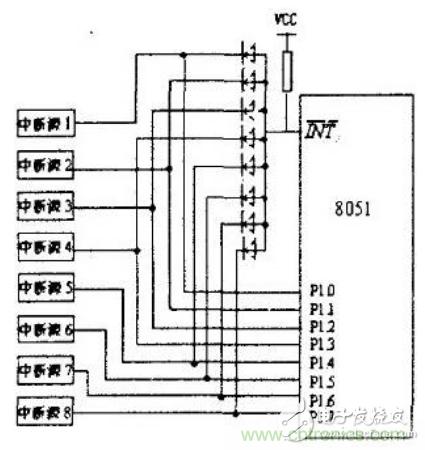

擴展的8個外部中斷源均通過二極管向I N T（x=0或I）請求中斷。當某個外部中斷源請求中斷服務時輸出低電平，單片機的I NT 經二極管接地電平，單片機滿足響應外部中斷（I N T）請求條件，響應中斷，程序立即轉向I NT 對應的中斷入口地址處開始執行中斷服務程序，通過軟件查詢PI.0~P1.7口外中斷源的狀態，以識別提出請求的外擴中斷源，并轉向中斷服務程序?yàn)槠浞?wù)，其查詢順序即為外部擴展中斷源的中斷優先級順序。在圖中，是選用PI.0～PI.7作為外擴中斷源請求的狀態信息輸入端口。
